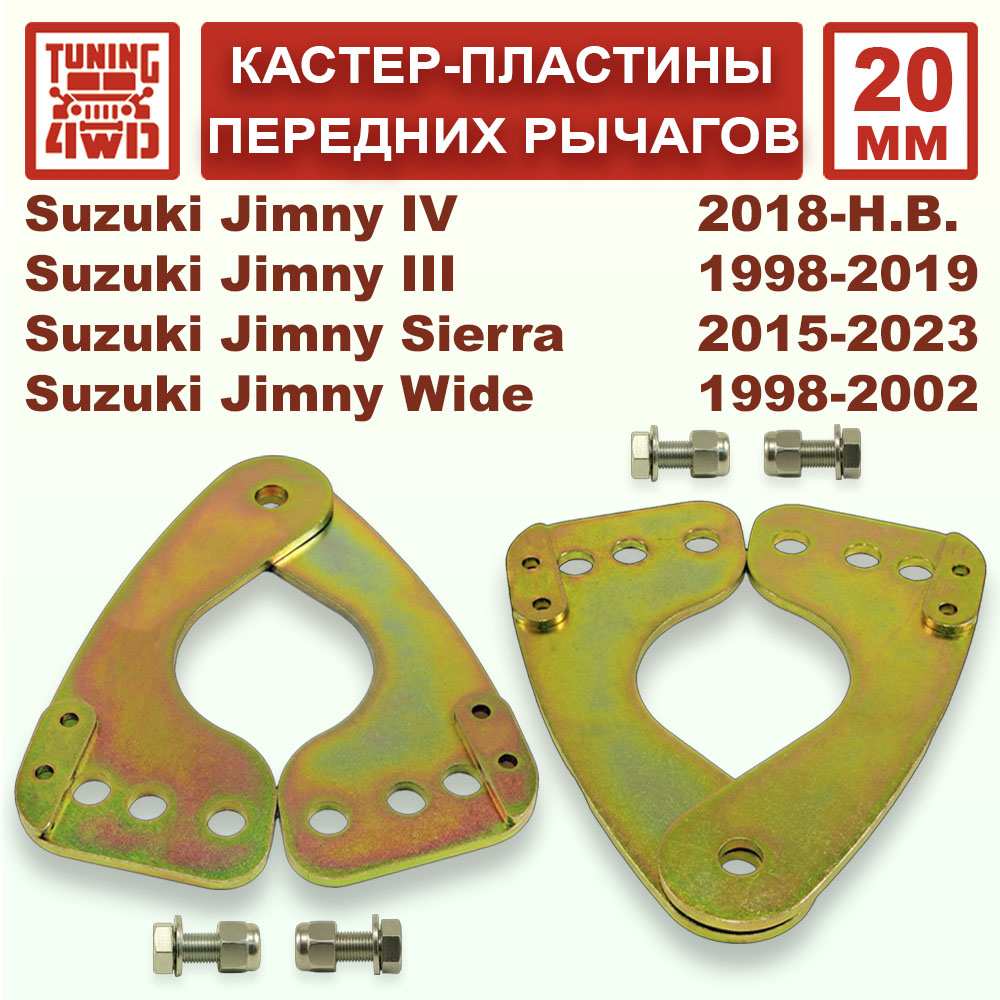

Кастер пластины 20 мм передних рычагов Suzuki Jimny, Wide, Sierra 1998-2019 3 поколение.
Кастер пластины 20 мм передних рычагов Suzuki Jimny, Sierra 2018-Present 4 поколение.

✔ Перед установкой пластин, убедитесь, что угол кастера (продольный угол наклона оси поворота колеса) требует исправления. Заводские значения 1°55' с допуском ±1° Этот параметр нарушается при лифте подвески, что решается установкой данных пластин.

✔ Внимание! На Suzuki Jimny, Sierra 2018-Н.В. 4 поколение JB64, JB74, необходимо срезать с кронштейна гайки крепления продольного рычага.

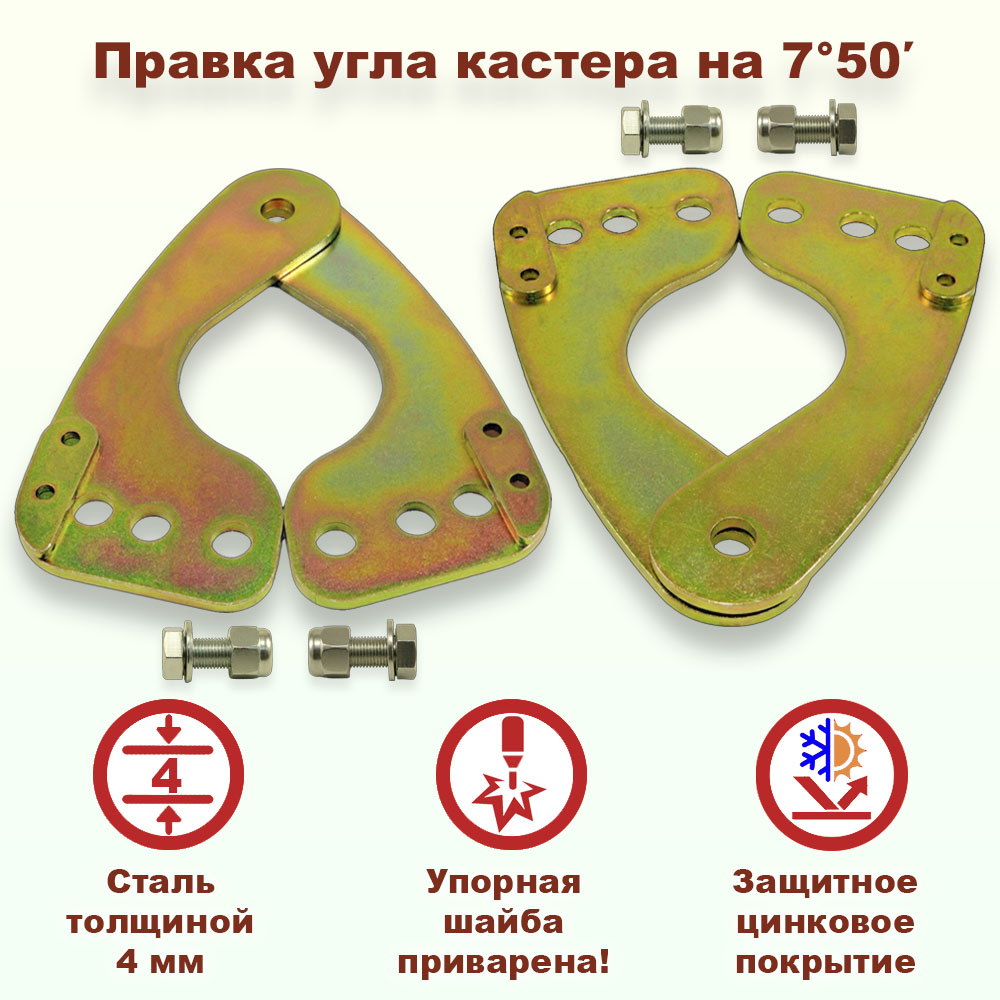

✔ Пластины применяются для правки угла кастера передней оси на 7°50′, при лифте подвески от 50 до 80 мм.

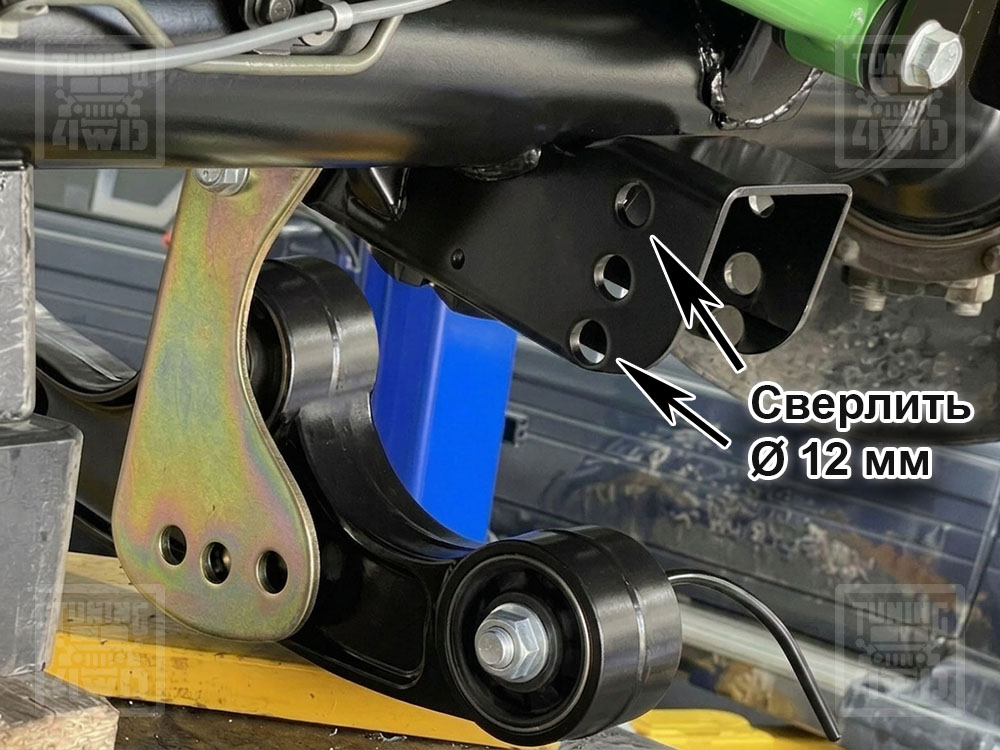

✔ Перед установкой, необходимо просверлить в кронштейне переднего моста по два новых отверстия, с каждой стороны, используя платину как шаблон. см. Фото.

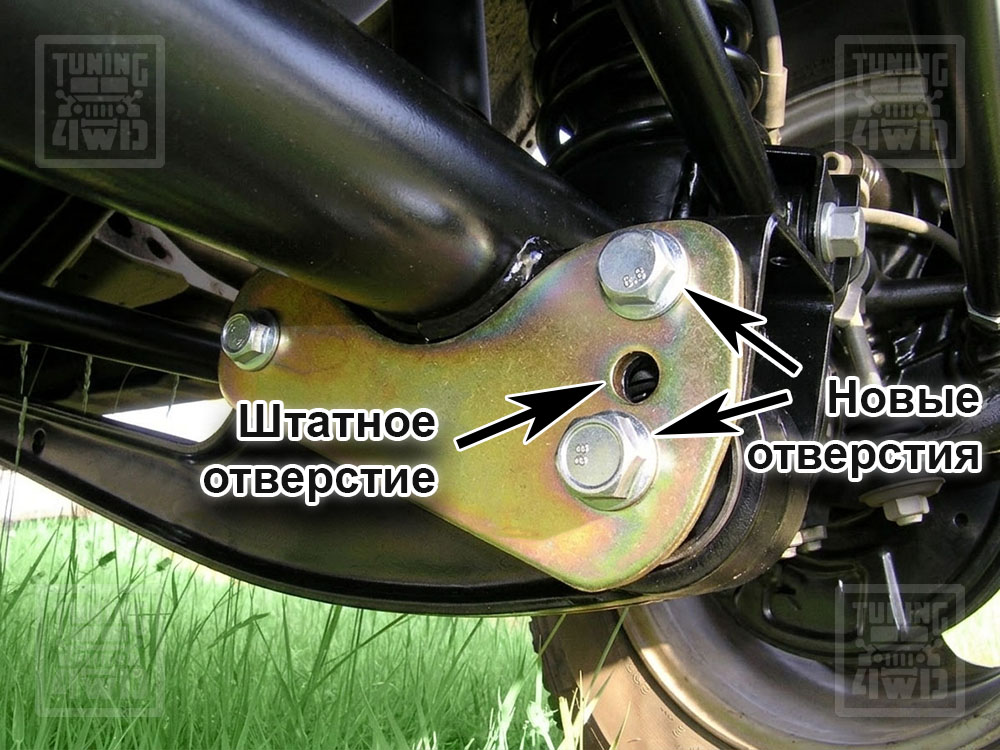

✔ Верхние новые отверстия используются для крепления пластин к кронштейну моста, болтами и гайками из комплекта.

✔ Штатное отверстие не используется, оно совпадает с отверстием на пластине.

✔ Нижние новые отверстия используются для крепления рычагов к мосту через пластины.

✔ В некоторых случаях, необходимо предварительно подрезать кронштейн рычага снизу, чтобы пластина свободно к нему прилегала.

✔ Пластины изготовлены на профессиональном лазерном оборудовании из стали 4 мм, с соблюдением необходимых технических условий.

✔ Все детали имеют защитное цинковое покрытие, предотвращающие коррозию.

В комплект входят:
1. Кастер пластина SJ3-L 20 мм - 2 шт., материал - сталь толщиной 4 мм, цинковое покрытие.
2. Кастер пластина SJ3-R 20 мм - 2 шт., материал - сталь толщиной 4 мм, цинковое покрытие.
3. Болт М12х25 - 4 шт., цинковое покрытие.
4. Гайка СНК М12 - 6 шт., цинковое покрытие.
